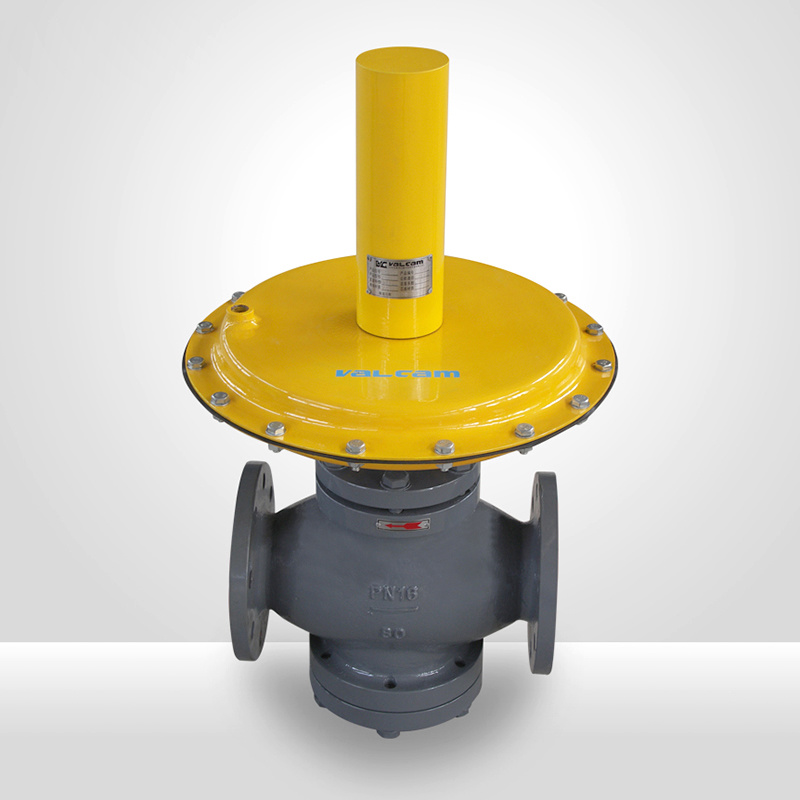

VC8200自力式微(差)壓調節閥
所屬分類 :VC8000系列
關鍵詞: VC8200自力式微(差)壓調節閥 自控儀表
預覽產品文檔VC8200自力式微(差)壓調節閥
產品名稱: VC8200自力式微(差)壓調節閥
規 格: DN20-DN300
產品備注:
產品類別: VC8000自力式調節閥系列
特點
◆不需要任何外加能源,利用被調介質自身能量而實現自動調節的執行器產品;
◆ 壓力設定點可在壓力調節范圍內現場調節;
◆ 閥體部分與執行機構模塊化設計,可根據現場要求變化更改執行機構或彈簧,實現壓力調節范圍在一定范圍內快速更改;
◆ 本系列閥的非平衡式結構一般采用橡膠膜片作為壓力平衡元件,閥前后壓力變化不影響閥芯的受力情況,大大加快閥門的響應速度,從而提高閥門的調節精度。當小流量時無需壓力平衡元件。
◆ 本系列閥的平衡式結構一般采用自平衡型雙密封面套筒或雙密封閥芯作為節流件,適用于壓降較大的場合;
◆ 閥桿密封處采用無填料設計,大大減小摩擦力,上密封可靠性高;
◆ 執行機構采用橡膠膜片作為檢測元件,阻力小,反應迅速快,調節精度高,極微小壓力的變化經膜片放大都會被感測出來。
◆ 截止閥作為附件,閥門在工作前關閉,以防止雜質進入執行機構,以保護執行機構內的膜片和密封件,同時避免因超過設定壓力而導致整體性能受損。
參數及性能
◆ 閥門型式:自力式
◆ 型 號:VC8200
◆ 公稱通徑:DN20-DN300mm
◆ 公稱壓力:PN0.1,PN1.0,PN1.6
◆ 閥體材質:ZG230-450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
◆ 流量系數CV:7-1925
◆ 流量特性:快開
◆ 調節精度:±5~10
◆ 閥座允許泄漏率:硬密封:ANSI Class II、ANSI Class IV;
軟密封:ANSI Class IV、ANSI Class V、ANSI Class VI
◆ 連接方式:法蘭式
