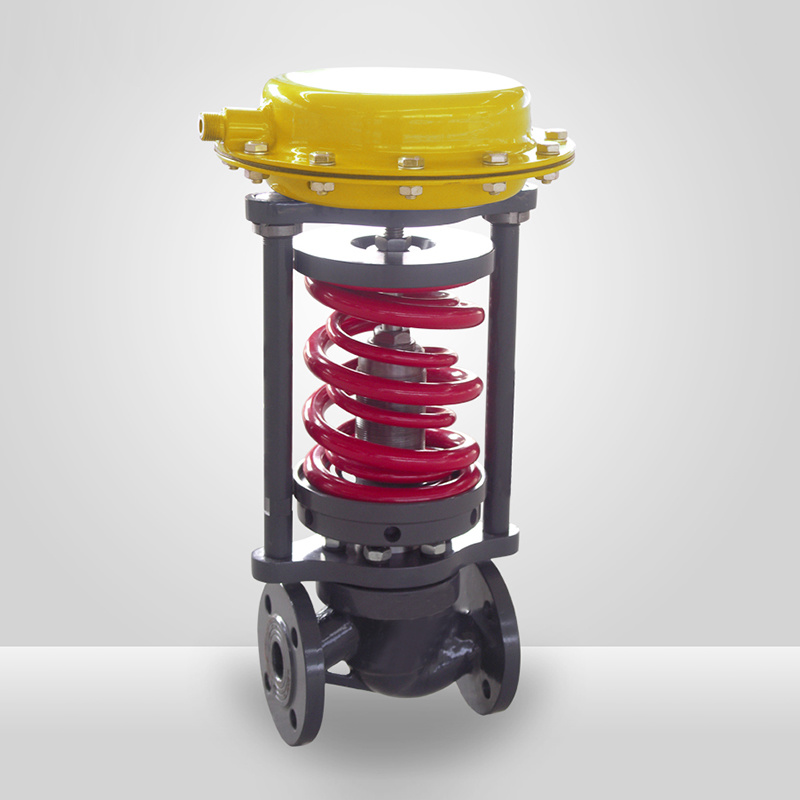

VC8100普通自力式壓力調節閥
所屬分類 :VC8000系列
關鍵詞: VC8100普通自力式壓力調節閥 自控儀表
預覽產品文檔VC8100普通自力式壓力調節閥
產品名稱: VC8100普通自力式壓力調節閥
規 格: DN20-DN300
產品備注:
產品類別: VC8000自力式調節閥系列
特點
◆ 不需要任何外加能源,利用被調介質自身能量而實現自動調節的執行器產品;
◆ 壓力設定點可在壓力調節范圍內現場調節;
◆ 閥體部分與執行機構模塊化設計,可根據現場要求變化更改執行機構或彈簧,實現壓力調節范圍在一定范圍內快速更改;
◆ 本系列閥的非平衡式結構一般采用波紋管作為壓力平衡元件,閥前后壓力變化不影響閥芯的受力情況,大大加快閥門的響應速度,從而提高閥門的調節精度。
◆ 本系列閥的平衡式結構一般采用平衡型雙密封套筒或雙密封閥芯作為節流件,適用于壓降較大的場合;
◆ 活塞式平衡用于壓差較大,溫度不高的場合;
◆ 膜片式執行機構采用橡膠片作為檢測元件,阻力小,反應迅速快,調節精度高。適用于壓力設定值≤0.6Mpa;
◆ 活塞式執行機構采用汽缸活塞作為檢測元件,適用于控制壓力較高的場合。適用于壓力設定值≥0.6Mpa;
◆ 波紋管執行結構采用波紋管作為檢測元件,適用于高溫、低溫及禁油等較惡劣工況的場合。
◆ 當介質溫度超過150℃時,若采用薄膜式和活塞式執行機構時,需帶冷凝器,以降低執行機構內工作介質的溫度,保護膜片或密封件。
◆ 截止閥作為附件,閥門在工作前關閉,以防止雜質進入執行機構,以保護執行機構內的膜片和密封件,同時避免因超過設定壓力而導致整體性能受損。
參數及性能
◆ 閥門型式:自力式
◆ 型 號:VC8100
◆ 公稱通徑:DN20-DN300mm
◆ 公稱壓力:PN1.6,PN4.0,PN6.4/ANSI Class 150,300,600
◆ 閥體材質:ZG230-450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
◆ 流量系數CV:8-1867
◆ 流量特性:快開
◆ 調節精度:±3
◆ 閥座允許泄漏率:ANSI Class IV;
◆ 連接方式:法蘭式
◆ 控制方式:氣動活動式、氣動薄膜式
